對于玉柴發電機組發動機噴油泵正時齒輪的組裝敘述
江蘇中動電力設備有限公司 / 2021-07-12
由于玉柴發動機機型較多,各機型油泵正時齒輪的安裝順序也有所不同,下面玉柴發電機組廠家按機型分別描述如下:
1.YC6108ZLQB、YC6L、YC6M機噴油泵是通過聯軸器與油泵齒輪聯接的,所以在安裝油泵齒輪時,先把聯軸器裝上齒輪室蓋板,然后在油泵托架上裝上噴油泵,再與聯軸器聯接。要求油泵此時必須處于第一缸供油位置。油泵供油位置的確定:YC6108ZLQB機以提前器刻度與油泵體第一缸供油位置對正,見圖。
YC6L機以油泵側面正時器定位,見圖2-9-1。當轉動油泵凸輪軸使定位塊對準定時器插口時,把定時器插入,當定時器開叉對正定時塊時,此泵處于第一缸供油位置。YC6M機以油泵聯軸器上的刻度對正泵體前端刻度為第一缸供油位置,見圖。當油泵第一缸供油位置確定后,油泵軸不再轉動,這時把油泵齒輪裝上油泵連接軸(有標記的按標記裝)緊固即可。
2.YC6105ZLQ噴油泵是通過氣泵與噴油泵齒輪軸聯接的,安裝時把噴油泵齒輪、惰齒輪按正時標記裝上氣泵軸緊固即可。

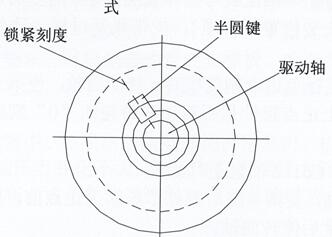

3.YC4110、YC4108機噴油泵正時齒輪是通過螺栓緊固于提前器,提前器通過半圓鍵與油泵軸連接。安裝時先把油泵處于第一缸供油位置,如圖2-9-13。噴油泵正時齒輪與中間惰齒輪標記對號后把提前器裝上油泵軸,把軸頭螺母緊固即可,參見圖2-9-6。注:當半圓鍵與鎖緊刻度對正為第一缸供油時刻圖2-9-13 YC4110機第一缸供油刻度線
4.YC4112、YC6112機噴油泵正時齒輪的安裝是在正時齒輪室蓋和曲軸減振器安裝后進行的。
